Naben und Spinner | |
|
|
| |
|
|
|
| |
| |
Die Naben aus Aluminiumguss dienen zur Befestigung von 2 bis 5 Rotorblättern bis 4 m Durchmesser am Generator. Sie werden entsprechend Kundenwunsch an die Generatorwelle angepasst. Die Rotorblätter werden zwischen Nabe und dem Andruckring geklemmt und mit Schrauben und selbstsichernden Muttern verschraubt. Der Andruckring besteht aus 3 mm dickem Aluminiumblech. |
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
| |
| |

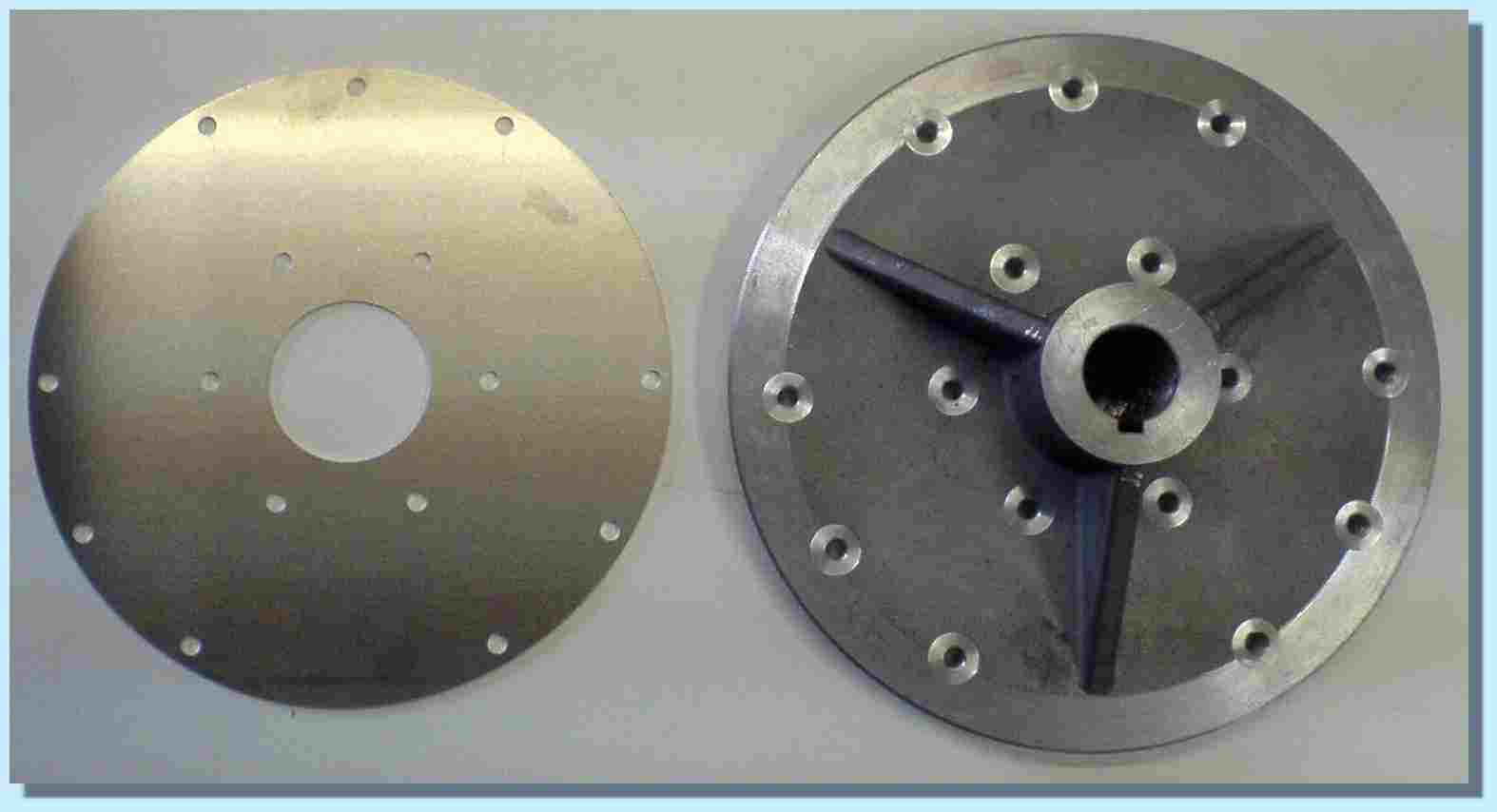

Nabe und Andruckring | |
|
| |
|
|
| |
|
Nabe 180 |
Nabe 212 |
Nabe 300 |
Nabe 312 |
Material |
Aluminiumguss |
Außendurchmesser |
180 mm |
212 mm |
300 mm |
312 mm |
Bohrungsdurchmesser |
bis 30 mm |
bis 30 mm |
bis 40 mm |
bis 40 mm |
Artikelnummer |
NAB 180 |
NAB 212 |
NAB 300 |
NAB 312 |
Preis € |
125,00 |
135,00 |
160,00 |
170,00 |
Zubehör: Andruckring € |
20,00 |
20,00 |
28,00 |
28,00 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
| |
| |

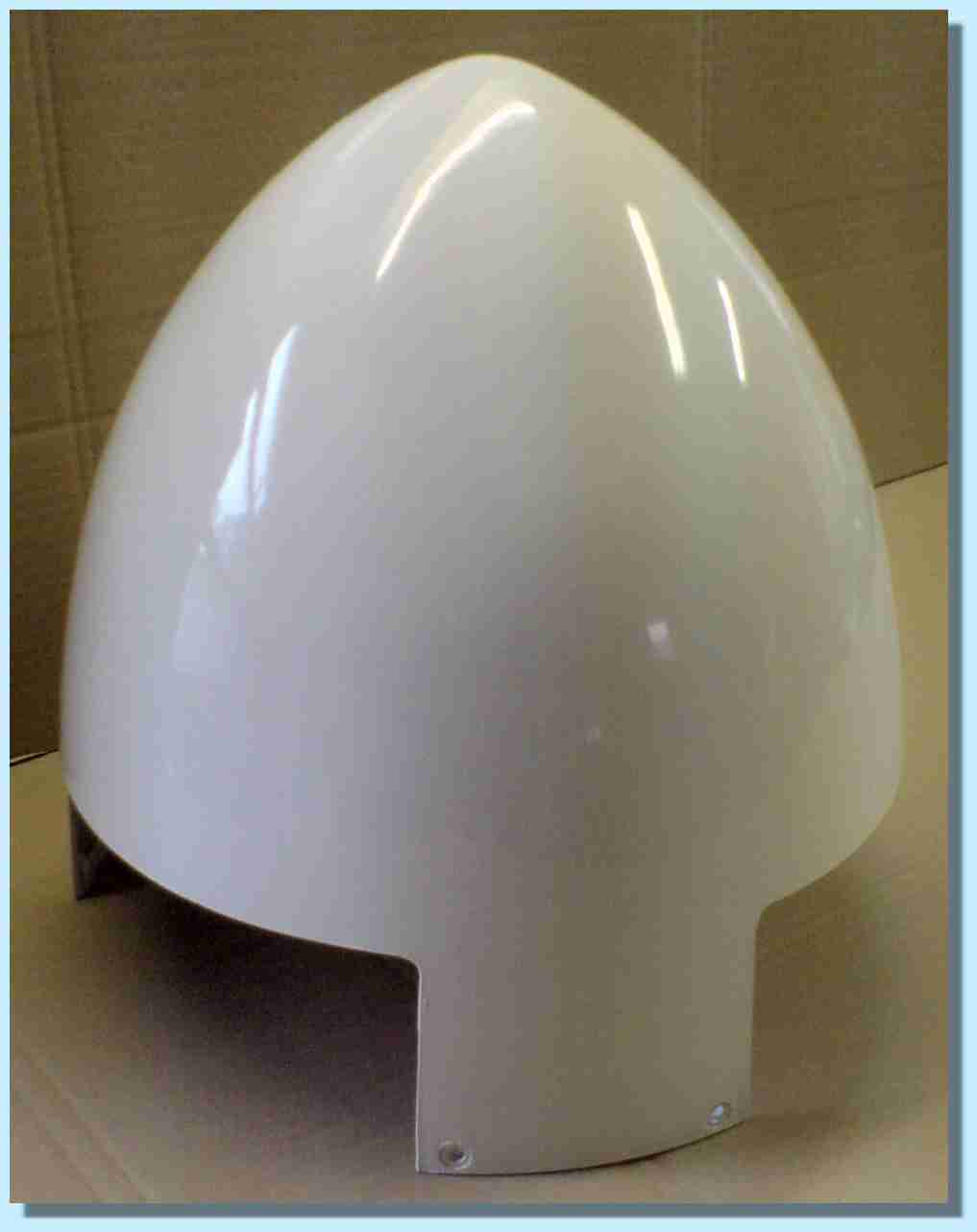

Die Spinner werden aus GFK gefertigt. Die kleinen Spinner (178, 210) werden durch eine am Umfang befindliche Nut direkt auf die Nabe aufgeschnappt und zusätzlich mit einer zentrisch angeordneten M 6- Schraube gesichert. Eine Kunststoffkappe verschließt die Schraube. Die großen Spinner (300, 312) werden auf die Nabe gesteckt und durch 6 Linsenschrauben seitlich verschraubt. Die Standardfarben sind weiß und lichtgrau, weitere Farben sind lieferbar. | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
| |
| |
Spinner | |
|
| |
|
|
Spinner 178 |
Spinner 210 |
Spinner 300 |
Spinner 312 |
Material |
GFK |
Außendurchmesser |
180 mm |
212 mm |
300 mm |
312 mm |
Artikelnummer |
SP 178 |
SP 210 |
SP 300 |
SP 312 |
Preis € |
55,00 |
60,00 |
70,00 |
80,00 | |
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
unverbindliche Preise zuzüglich 19 % Mehrwertsteuer und Transport | |
|
| |
| |
